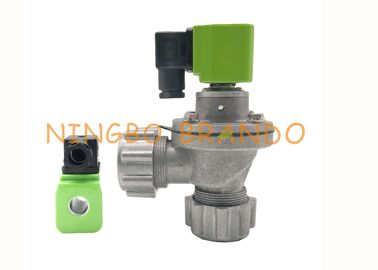

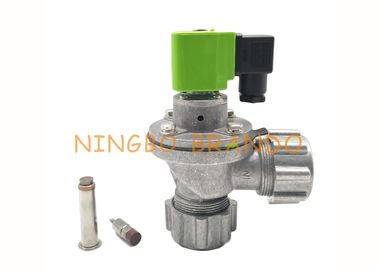

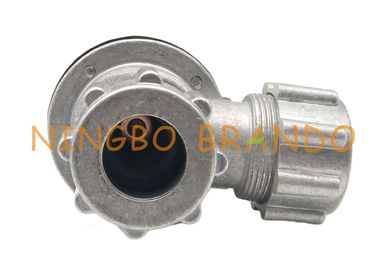

AC110V DC12V 3/4"インチDN20 DMF-ZM-20の直角のアルミ合金ボディ制御電磁弁

AC110V DC12V 3/4"インチDN20 DMF-ZM-20の直角のアルミ合金ボディ制御電磁弁

分割払込金の紹介:
1。最初に、脈拍弁を良い状態で確認し、次に取付けました
2.脈拍弁はガス多岐管のフランジの外壁直接取付けられます。ガス多岐管を渡るスプレーの管。デッサンおよび手動、適切なスプレーの管および取付けに一致させる脈拍弁に従って。弁を避けるためには空気多岐管の底に取付けて下さい。脈拍弁が気管およびコネクターに一致させたら、コネクターは目的だけを密封するために使用されます。それは構造サポート部品としてできません。それはまっすぐなコネクターによって修理されるスプレーのトーチおよびパッケージに頼ることができません。スプレーの管および空気多岐管は固定独立者でなければなりません。
3。難問題を、20 N*m.Tightenの最高のトルク気管きつく締めるため、20 N*m.のねじり。
4。関係制御ワイヤー必要性はあらゆる電気制御弁の座席の接続します。防水雨を防ぐためにラインadownに注意を払って下さい。または共同およびナイロン管を通して、それはナイロン パイプ継ぎ手の脈拍弁そして電磁石アセンブリ箱を接続します。
5。保障するためには圧縮空気を提供するきれいにし、乾燥して下さい。空気多様なシステムは漏出取付けに適度な圧力および点検を提供します。（それはで石鹸ブラシをかけることができ、インターフェイスが泡であるかどうか）水は、確認します。圧力は膨脹したエアー バッグで遂行されました（弁の圧力は空気圧0.8 mpaの最高のためにおよそ0.03 | 0の。86 mpa）、推薦しますです
6.それが正常運営であるかどうか、そして脈拍の吹く音が明確であるかどうか聞く脈拍弁の吹くことをすべての試験弁テストします。

働き主義

電磁石脈拍弁は電磁石の試験オペレータ、ダイヤフラムおよびバルブ本体で構成されます。ダイヤフラムの双方で機能する圧力の相違が原因でダイヤフラムは弁の出口に対して密接に「閉鎖した」弁の滞在を所定位置に定めるために押されます。

1）コントローラーからの電気信号によって活気づけられたとき背部キャビティの排出の開始を開けるために、電磁石の電機子は動きます。背部キャビティの圧縮空気は救助圧力に破烈し、前部キャビティの加圧空気は弁の主要な出口を開けるためにダイヤフラムを押上ますそして電磁石脈拍弁は開き、吹き始めます。

2）信号が通常位置および終わりに試験オペレータを送り返すためにおよび消えるときばねは排出の開始すぐに働きます。ダイヤフラムは前部キャビティおよびばね以内に圧力の効果によって道を閉めます。脈拍弁停止吹くこと。

3）ダイヤフラムの開口部は電機子が圧力を解放するために持ち上がっているとき気流を弱めます。排出穴が閉まったときにダイヤフラムによって道を閉めるために、圧力ガスは前部キャビティに満ちます。脈拍弁停止吹くこと。

産業フィルター使用中のDMF ZMシリーズ ソレノイドの脈拍弁の技術的なデータ図表:

DMF-ZM-20バッグ フィルタのための固定ナットの脈拍弁の次元

集じん器のためのDMFの電磁石弁についての細部

先端:すべての付属品は修理部品（ダイヤフラム、ソレノイドのコイル、電機子アセンブリ）として別に販売することができます

DMF-ZM-20の解体の図表

Youtubeの脈拍のジェット機弁についてのより多くの細部

DMF-ZMシリーズ脈拍のジェット機弁の特徴

1.Weは脈拍袋の集じん器の選択に20、25、および40Sからの弁の3つの指定を提供できます。

2.Theバルブ本体および弁カバーは密に、反腐食の性能ダイカストで形造られます。

ダイヤフラムの3.Theガスケットは金属およびゴムからよい剛性率があり、漏らない成っています。

4.The電磁石の試験頭部は大きい吸引力を備え、敏感、信頼できます。

5.The性能はダイヤフラムの範囲の安定し、信頼でき、そして耐用年数百万回以上か3年です。

ノート

A.電磁石脈拍弁に挿入されるある特定の深さでノズルおよび注入管の入口および出口の端は維持されるべきです。20の弁は15のmmよりより少しではないです。
B.ZMのバルブ本体が空気配電箱（エアー バッグ）および吹管を支え、修理するのに使用することができません。特別な手段はそれを支え、固定する取られます。
