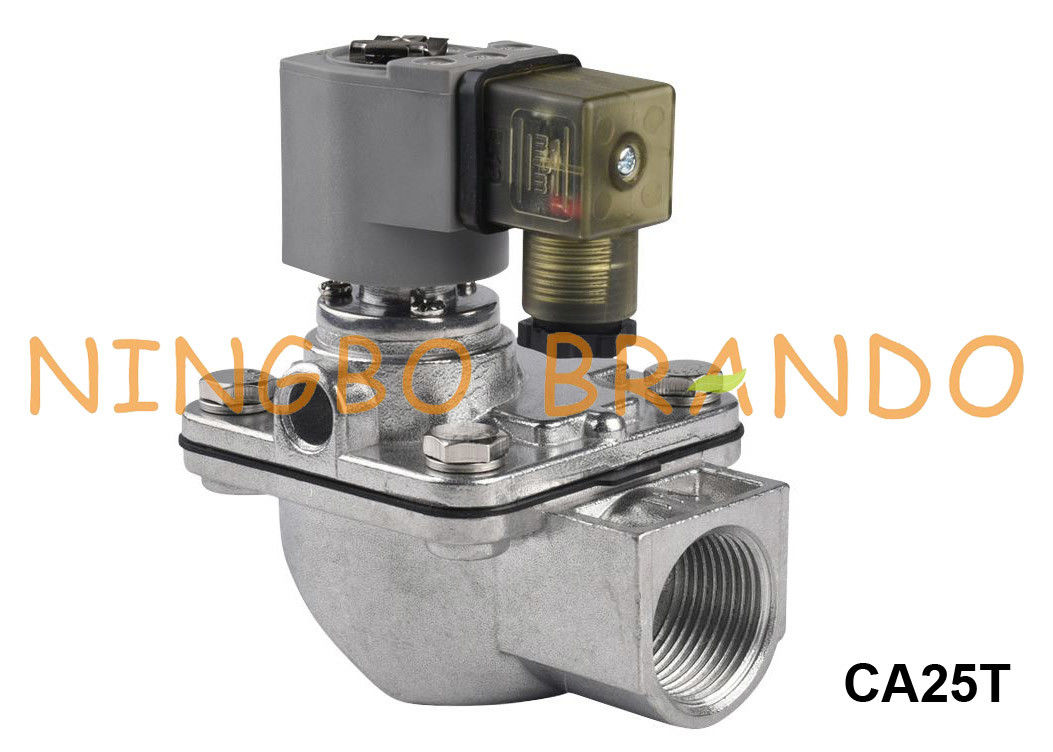

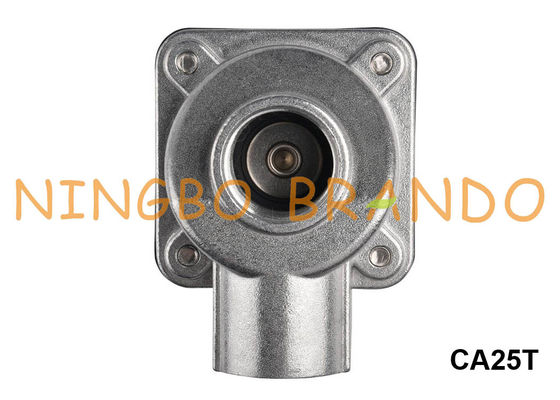

CA25T000-331 CA25T001-331 1" CA25T Goyenのタイプ脈拍のジェット機弁

CA25T000-331 CA25T001-331 1" CA25T Goyenのタイプ脈拍のジェット機弁

Tシリーズは通された港が付いている高性能ダイヤフラム弁である。必要な操縦者とまたは遠隔として利用できる-操縦された弁。90°の出口。

のために適した:
バッグ フィルタ、カートリッジ フィルター、封筒フィルター、陶磁器フィルターおよび焼結させた金属繊維フィルターを含んできれいになる逆の脈拍のジェット機 フィルターのための集じん器の塗布、特に。

構造:
ボディ:アルミニウム（ダイカストで形造られる）
フェルール:304のSS
電機子:430FR SS
シール:ニトリルかViton （任意）
ばね:304のSS
ねじ:302のSS
ダイヤフラムの座席:ブナかナイロン

操作:
推薦された時間通りの範囲:50-500ms
脈拍間の推薦された時間:微細かより大きい1

CA25T Goyenのタイプ脈拍のジェット機弁の次元:

CA25T Goyenのタイプ脈拍のジェット機弁のビデオ:

直角の脈拍のジェット機弁の技術的なデータ:

選ぶべきあなたのためのGoyenのより多くのタイプ脈拍弁:

通されたタイプ 液浸のタイプ ドレッサーのナットのタイプ フランジを付けたようになったタイプ

RCAシリーズ ソレノイドのコイル 電機子アセンブリ 脈拍のコントローラー

働き主義:

電磁石脈拍弁は電磁石の試験オペレータ、ダイヤフラムおよびバルブ本体で構成される。ダイヤフラムの双方で機能する圧力の相違が原因で弁の出口に対してダイヤフラム密接に「閉められていた」弁の滞在を所定位置に定めるために押される。

コントローラーからの電気信号によって活気づけられたとき背部キャビティの排出の開始を開けるために、電磁石の電機子は動く。

背部キャビティ破烈の圧縮空気救助圧力におよび前部キャビティの加圧空気はダイヤフラムの上で弁の主要な出口を開けるために押すそして電磁石脈拍弁は打撃に開き、始まる。

信号が試験オペレータを通常位置に送り返し、排出の開始を閉めるためにおよび消えるときばねはすぐに働く。ダイヤフラムは前部キャビティおよびばね以内に圧力の効果によって道を閉める。脈拍弁は吹くことを止める。

ダイヤフラムの開口部は電機子が圧力を解放するために持ち上がっているとき気流を弱める。閉まるダイヤフラムによって道を閉めるために排出穴が前部キャビティに圧力ガス満ちる時。脈拍弁は吹くことを止める。
