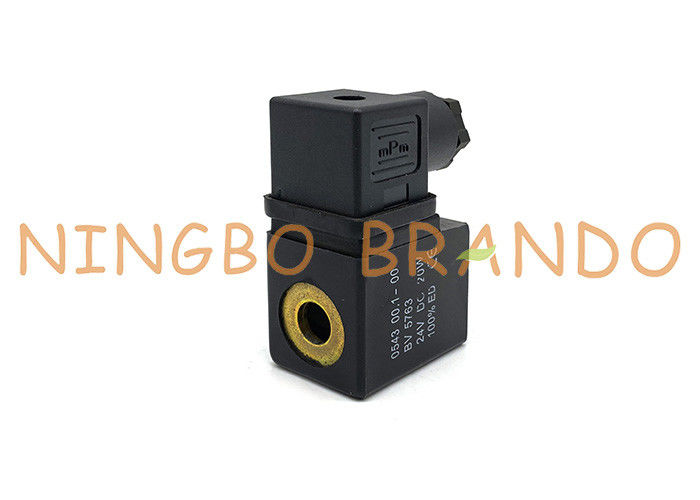

Nassのタイプ0543 113-030-0035 PU220 PU225Aの電磁弁のコイル

Nassのタイプ0543 113-030-0035 PU220 PU225Aの電磁弁のコイル

5043/5045のソレノイドのコイルは電子排水栓の重要な部分であり、排水の効果の自動タイミングはソレノイドのコイルおよびタイマーの制御によって達成される。電子排水栓はアナログ回路のソリッド ステート電子タイマーによって電磁弁によって圧縮空気システムの凝縮させた水の自動排出を実現するために一致する。電子排水栓はフィルター、分離器、ドライヤー、ガス貯蔵 タンクおよび滴りのフィートのような圧縮空気のシステム コンポーネントで広く利用されている。排出時間および間隔は異なった必要性に従って調節することができる。電子排水栓を取付けなさい。バルブ本体の矢の方向が凝縮物の流れの方向と同じべきであることノート。電子排水栓はあらゆる位置に取付けることができる。容器は弁の出口に凝縮物を集めるために置かれるべきである。それをまた管を置くことによって弁が開くとき抵抗しないホースを使用しないように達成し、気を付ける場合もあるが。

電子排水栓のソレノイドのコイルの技術的な変数:

水電子排水栓のための5043/5045のソレノイドのコイルの主要な次元:

穴42の高い電気ソレノイドのコイルの中の14のmmの細部の拡大:

電子排水栓のAC220V/DC24Vの黒の電磁石のコイルの関係:

電子排水栓の使用の過程において、次のポイントは注意されるべきである:

1. 排水栓を取付ける前に、圧縮空気システムから沈積物、銅のスクラップ、錆、等を取除くことを好む。排水栓を取付ける前に完全な圧力の下で3-5分のためのシステムを流出させることを推薦する。

2. 排水の方向はバルブ本体の矢の方向と同じである。

3. 供給電圧は排水栓の電圧に一貫するべきである（排水栓の電圧はコイルで印が付いている）。間違った電源を接続してはいけない。

4. テスト膜スイッチはタイマー マニュアル試験 ボタンついている。ボタンが押されるたびに、排水栓は一度排出される。このボタンが毎日の仕事の排水の条件をいつでも点検するのに使用されている。

5. タイマーの2つのノブが排出および間隔の時間を調節するのに使用されている。ユーザーは気候および労働条件に従って時間を調節するべきである。

6. 関係機能に加えて、排水栓のジャンクション・ボックスの小さいねじにシールを水がタイマーおよびコイルに入ることを防ぐために、従ってきつく締まって確実であるために押すことの機能がある。さもなければ、コイルを引き起こすガスケットは防水ではない。そしてタイマーの焼却。ターミナルのロックナットはそうきつく締まって確実であるためにまた防水、である。

7. 電子排水栓が使用中のとき、常に漏っている電磁弁は堅く閉まらないかもしれない。通常欠陥は排水栓の質自体によって引き起こされない。理由は凝縮物が余りに汚れている、それの小さい固体粒子は弁プラグに入り、弁プラグをつかまえることであり。
