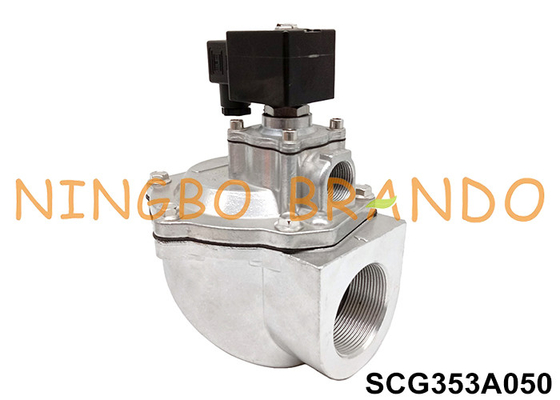

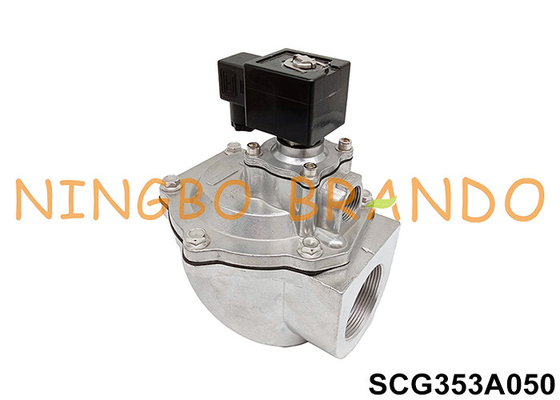

直角の2"脈拍のジェット機のダイヤフラム弁のBaghouseフィルターSCG353A050

直角の2"脈拍のジェット機のダイヤフラム弁のBaghouseフィルターSCG353A050

ASCOのタイプ353のシリーズ操縦者によって作動させる脈拍弁。2"アルミ合金のダイカストで形造る ボディが付いているTheadedの直角のタイプ。 速い台紙の関係は切れ、密封する糸を除去する。ダイカストで形造る アルミ合金 ボディおよびダイヤフラム操作。速く、容易で、安全な取付けのために合う必要な圧縮。集じん器システムのために特に設計されていて。それは助け、空気から有害な要素を除去することで労働者が安全で、きれいな場所ではたらくことを可能にする。そして空気の質をおよびそれを付加的な汚染物がないことの確認によって通気性にするため高める。

指定:

1. 逆のジェット機 タイプの集じん器システムのために設計されている主要な脈拍弁
2.有効な袋のクリーニングのための140への高い流れCvs
3.速い開始/完了、および高いサイクル寿命
4.力の脈拍弁は独特なフロー パターンを備えている
5.ダイスは全体の鋳造アルミボディそしてダイヤフラム操作を
6.速く、容易で、安全な取付けのための圧縮の付属品
7.ダイヤフラムはSuperiorDustのコレクターの性能を提供する

技術的なデータ:

全体寸法:

モデルいいえ。	BB14040007
Refいいえ。	400425
電圧	AC24V、AC110V、AC220V、DC12V、DC24V
関係	DIN 43650A
他は連絡する私達にカスタマイズすることができる。

モデルいいえ。	BAPC214041405
Refいいえ。	C113827
NC/NO	NC
2方法か3方法	2Way
他は連絡する私達にカスタマイズすることができる。

モデルいいえ。	A051
Refいいえ。	C113685
のために取り替えなさい	SCG353A051
取り付け穴Dia。	8.5mm
密封ディスクOD	/

Ref. Number	SCG353A050
働き圧力	0.3~0.8Mpa
電圧	24V DC、110V AC、220V AC 他の電圧はカスタマイズすることができる。
ダイヤフラムNO	2
左舷サイズ	G2」
他の条件は連絡する。

細部約2インチのソレノイドのPusle弁:

SCG353A050脈拍弁についてのYoutubeのビデオ:

不適当な操作
1.不良な制御回路:
ソレノイドの活発化によって電気システムを点検しなさい。金属かちりと言う音はソレノイドを作動している示す。かちりと言う音の不在は電源の損失を示す。緩いですか吹かれたヒューズ、開路orgroundedコイル、壊れた導線またはターミナルがあるかどうか点検しなさい。
コイル鉛を渡る電圧を点検しなさい。電圧はコイルで印が付いている電圧の少なくとも85%なる。
2.コイルを燃え尽きなさい:
開路コイルのための点検:不良なら、コイルを取り替えなさい。
3.不正確な圧力:
逆止弁圧力を。弁への圧力は1-6棒üの内であるなる。
4.開く余分な漏出か失敗または近い:

弁を分解し、すべての部品をきれいにしなさい。詰まった裁ち切り穴または引き裂かれたダイヤフラム アセンブリのための点検。最もよい結果のための完全な予備部品と身に着けられているか、または損なわれる部品を取り替えなさい。

維持
警告:電力の供給を消し、修理前に弁を減圧しなさい。修理のための管ラインから弁を取除くことは必要ではない。

1. 試験ボンネットねじのねじを抜き、試験弁のボンネットおよびダイヤフラムのばねを取除きなさい。（ガスケットをいつ取り替えなさい
試験アダプターを分解しなさい）。
2.ダイヤフラム アセンブリおよびボディ ガスケットを取除きなさい。
3.主要なボンネットねじ、主要な弁のボンネットおよび主要なダイヤフラム アセンブリを取除きなさい。
4.分解部品配列図への分解の支払う細心の注意の逆で提供した部品のforidentificationそして配置を組立て直しなさい。
