CA20T Goyen タイプ 3/4 インチ ダイヤフラム ソレノイド パルス ジェット バルブ集塵用

CA20T Goyen タイプ 3/4 インチ ダイヤフラム ソレノイド パルス ジェット バルブ集塵用

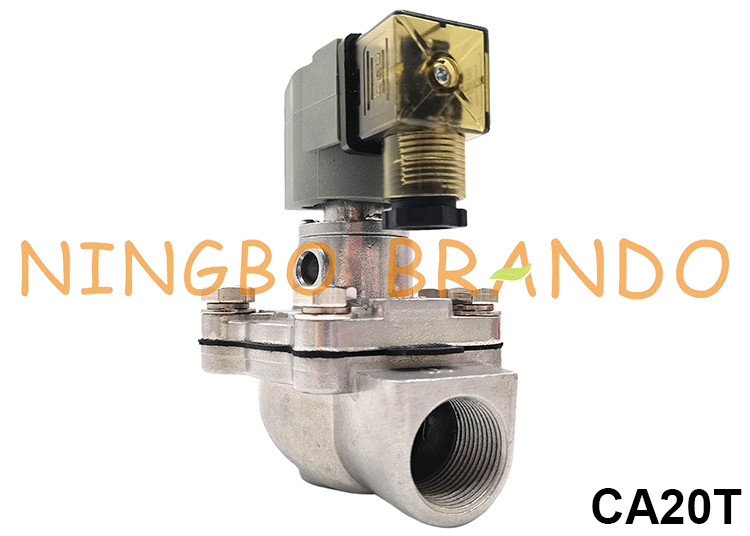

これは CA20T ゴイェン タイプのパルス ジェット バルブです。リファレンス番号：CA20T000、CA20T001、CA20T010、CA20T000-300、CA20T000-305、CA20T000-331、CA20T001-300、CA20T001-305、CA20T001-331、CA20T010-300、CA20T010-305。3/4 インチの入口と出口のねじ付きポートサイズ。NBRダイヤフラム;24V DC、220V AC (50/60Hz) 電圧からお選びいただけます。他の電圧はカスタマイズできます。

ダイヤフラム バルブとも呼ばれるパルス ジェット バルブは、パルス バッグ フィルターのダスト クリーン ブロー システムで圧縮空気の「スイッチ」として機能します。パルスジェット制御装置からの電気信号により制御されます。このシステムは、フィルターバッグを高圧ブローでクラスターごとに洗浄し、バグハウスの耐圧を設定範囲内に保ち、バグフィルターの処理能力と集塵効率を確保します。

CA20T Goyen 型パルス ジェット バルブの寸法:

CA20T Goyen タイプ パルス ジェット バルブのビデオ:

直角パルス ジェット バルブの技術データ:

あなたが選択するためのより多くのGoyenタイプのパルスバルブ：

ねじ込み式 浸漬式 ドレッサ ナット式 フランジ式

RCA シリーズ ソレノイド コイル アーマチュア アセンブリ パルス コントローラ

動作原理:

電磁パルス弁は、電磁パイロット操作子、ダイヤフラム、弁体で構成されています。ダイヤフラムの両側に作用する圧力差により、ダイヤフラムはバルブの出口にぴったりと押し付けられ、バルブを「閉」位置に保ちます。

コントローラーからの電気信号により電磁アーマチュアが動き、バックキャビティの吐出口が開きます。

バックキャビティの圧縮空気が噴出して圧力を逃がし、フロントキャビティの加圧空気がダイヤフラムを押し上げてバルブのメインアウトレットを開き、電磁パルスバルブが開いてブローを開始します。

信号が消えると、すぐにスプリングが作動してパイロットを元の位置に戻し、排出口を閉じます。ダイアフラムは、フロント キャビティ内の圧力とスプリングの効果によって通路を閉じます。パルスバルブが吹けなくなります。

ダイアフラムのオリフィスは、アーマチュアが圧力を解放するために上昇するときに空気の流れを減衰させます。吐出口が閉じると、圧力ガスがフロントキャビティに充填され、ダイヤフラムによって通路が閉じられます。パルスバルブが吹けなくなります。
