| 起源の場所: | ナインボ,中国 |
| ブランド名: | Brando |
| モデル番号: | D1AWXX |
| パッケージの詳細: | 内箱、カートン、パレット |
|---|---|
| 受渡し時間: | 15 営業日 |
| 支払条件: | T/T,ウェスタン・ユニオン |
| 動作する: | 頭がない | タイプ: | ウェーハ |
|---|---|---|---|
| 機体材料: | 柔らかい鉄 GGG45,WCB炭素鋼 | ディスク材質: | ニッケルで覆われたDI,ナイロンで覆われたDI,SS304,SS316,SS316L,Dupexステンレス鋼2205、2507、1.4469アルミ・ブロンズ |
| シートの材料: | EPDM,HT-EPDM,耐磨性 EPDM,NBR,PTFE,VITON,シリコンゴム | 幹材料: | 炭素鋼,SS416,SS420,SS304,SS316,SS316L |
| サイズ: | DN25-DN1200 | 圧力: | 1.0MPa / 1.6MPa |
| 労働環境: | 淡水,廃水,海水,空気,蒸気,食品,製薬,油類,酸,ソーダ,塩など | 温度: | -10~120°C |
| ハイライト: | dn1200 バターフライバル,ウエファーのタイプ蝶弁,柔らかい鉄のバタフライバル |
||
DN25からDN1200 型 蝶弁 脱頭型 カーボン鋼
バターフライバルは,しばしば気力または電気アクチュエータで自動化されます.これは,さまざまな理由から遠隔操作を可能にします.労働の節約,工場の安全性,製品の品質保証,そして自動配列化動作装置の種類は,空気供給の利用可能性,自転車の必要性,環境の状態など多くの要因に依存します.制御操作の種類との互換性流量制御が必要な場合は,これらのバルブに位置付け装置を設置することができる.
パネウマチクバタフライバルに関する技術データ:
| 製品名 | バタフライバル |
| アクチュエーション | 頭がない |
| 機体材料 | 柔らかい鉄,炭素鋼 |
| ディスク素材 |
ニッケルで覆われた柔らかい鉄 ナイロンで覆われた柔らかい鉄
SS304,SS316,SS316L,デュプレックスステンレス
22052507, 1 について44691 について4529アルミ ブロンズ
|
| シートの材料 |
NBR,EPDM,HT-EPDM,耐磨性EPDM
PTFE,FKM,シリコンゴム
|
| 幹材料 | 45#炭素鋼,SS416,SS420,SS304,SS316,SS316L |
| DN サイズ |
DN25,DN32,DN40,DN50,DN65,DN80,DN100,DN125
DN150,DN200,DN250,DN300,DN350,DN400,DN450
DN500,DN600,DN700,DN800,DN900,DN1000,DN1200
|
| 最大作業圧 | 10barまたは16bar |
| 作業環境 | 廃棄水,水,ガス,石油,海水,食品など |

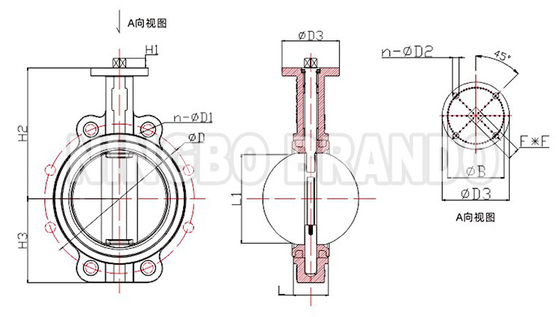

主な次元パネウマティックバタフライバル:
| サイズ | PN10 | PN16 | ANSI 150 | JIS 10K | n-ΦD2 | ΦD3 | ΦB | H1 | H2 | H3 | F*F | L について | L1 | ||||
| ΦD | n-Φd1 | ΦD | n-Φd1 | ΦD | n-Φd1 | ΦD | n-Φd1 | ||||||||||
| DN25 | 85 | 4-Φ14 | 85 | 4-Φ14 | 90 | 4-Φ19 | 4-Φ6 | 60 | 36 | 11 | 96 | 52 | 9*9 | 32 | 30 | ||
| DN32 | 100 | 4-Φ18 | 100 | 4-Φ18 | 100 | 4-Φ19 | 4-Φ6 | 60 | 36 | 11 | 96 | 52 | 9*9 | 32 | 30 | ||
| DN40 | 110 | 4-Φ19 | 110 | 4-Φ19 | 98.5 | 4-Φ16 | 105 | 4-Φ19 | 4-Φ7 | 72 | 50 | 11 | 120 | 71 | 11*11 | 33.5 | 30 |
| DN50 | 125 | 4-Φ19 | 125 | 4-Φ19 | 120.6 | 4-Φ19 | 120 | 4-Φ19 | 4-Φ7 | 72 | 50 | 11 | 130 | 70 | 11*11 | 42 | 32 |
| DN65 | 145 | 4-Φ19 | 145 | 4-Φ19 | 139.7 | 4-Φ19 | 140 | 4-Φ19 | 4-Φ7 | 72 | 50 | 11 | 143 | 80 | 11*11 | 45 | 47 |
| DN80 | 160 | 8-Φ19 | 160 | 8-Φ19 | 152.4 | 4-Φ19 | 150 | 8-Φ19 | 4-Φ7 | 72 | 50 | 11 | 155 | 94 | 11*11 | 45 | 65 |
| DN100 | 180 | 8-Φ19 | 180 | 8-Φ19 | 190.5 | 8-Φ19 | 175 | 8-Φ19 | 4-Φ10 | 92 | 70 | 14 | 170 | 108 | 14*14 | 52.1 | 91 |
| DN125 | 210 | 8-Φ19 | 210 | 8-Φ19 | 215.9 | 8 Φ22 について4 | 210 | 8-Φ23 | 4-Φ10 | 92 | 70 | 17 | 190 | 122 | 17*17 | 55 | 112 |
| DN150 | 240 | 8-Φ23 | 240 | 8-Φ23 | 241.3 | 8 Φ22 について4 | 240 | 8-Φ23 | 4-Φ10 | 92 | 70 | 17 | 210 | 134 | 17*17 | 56 | 146 |
| DN200 | 295 | 8-Φ23 | 295 | 12-Φ23 | 298.4 | 8 Φ22 について4 | 290 | 12-Φ23 | 4-Φ12 | 125 | 102 | 22 | 243 | 167 | 22*22 | 61 | 194 |
| DN250 | 350 | 12-Φ23 | 355 | 12-Φ28 | 361.9 | 12 Φ25 について4 | 355 | 12-Φ25 | 4-Φ12 | 125 | 102 | 22 | 282 | 203 | 22*22 | 66 | 242 |
| DN300 | 400 | 12-Φ23 | 410 | 12-Φ28 | 431.8 | 12 Φ25 について4 | 400 | 16-Φ25 | 4-Φ14 | 150 | 125 | 27 | 310 | 241 | 27*27 | 77 | 292 |
| DN350 | 460 | 16-Φ23 | 470 | 16-Φ28 | 476.2 | 12 - Φ284 | 445 | 16-Φ25 | 4-Φ14 | 150 | 125 | 27 | 353 | 267 | 27*27 | 77 | 325 |
| DN400 | 515 | 16-Φ28 | 525 | 16-Φ31 | 539.7 | 16-Φ284 | 510 | 16-Φ27 | 4-Φ18 | 175 | 140 | 40 | 403 | 303 | 36*36 | 87 | 380 |
| DN450 | 565 | 20-Φ28 | 585 | 20-Φ31 | 577.9 | 16-Φ318 | 565 | 20-Φ27 | 4-Φ18 | 175 | 140 | 40 | 430 | 325 | 36*36 | 105 | 428 |
| DN500 | 620 | 20-Φ28 | 650 | 20-Φ34 | 635 | 20 Φ318 | 620 | 20-Φ27 | 4-Φ22 | 210 | 165 | 50 | 481 | 356 | 46*46 | 130 | 474 |
| DN600 | 725 | 20-Φ31 | 770 | 24-Φ36 | 749.3 | 20フィール351 | 730 | 24-Φ33 | 4-Φ22 | 210 | 165 | 50 | 561 | 452 | 46*46 | 152 | 573 |
| DN700 | 840 | 24-Φ30 | 840 | 24-Φ36 | 868.6 | 28 Φ351 | 840 | 24-Φ33 | 8-Φ18 | 300 | 254 | 70 | 640 | 523 | 64*64 | 164 | 673 |
| DN800 | 950 | 24-Φ33 | 950 | 24-Φ39 | 977.9 | 28-41号線から1 | 950 | 28 Φ33 | 8-Φ18 | 300 | 254 | 70 | 681 | 581 | 64*64 | 190 | 770 |
| DN900 | 1050 | 28 Φ33 | 1050 | 28-Φ39 | 1085.8 | 32 Φ41 について1 | 1050 | 28 Φ33 | 8-Φ18 | 300 | 254 | 80 | 732.5 | 638.5 | 74*74 | 204 | 838 |
| DN1000 | 1160 | 28-Φ36 | 1170 | 28 Φ42 | 1160 | 28-Φ39 | 8-Φ18 | 300 | 254 | 80 | 820 | 705 | 74*74 | 215 | 940 | ||
| DN1200 | 1380 | 32-Φ39 | 1390 | 28 Φ48 | 1380 | 32-Φ39 | 8-Φ22 | 350 | 298 | 90 | 942 | 846 | 84*84 | 350 | 1101 | ||
