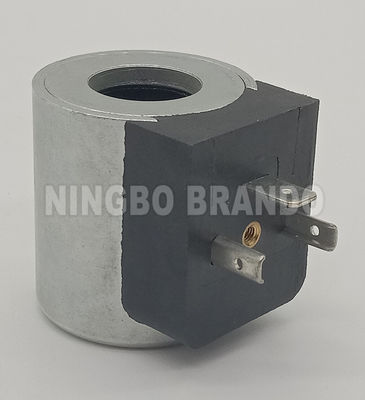

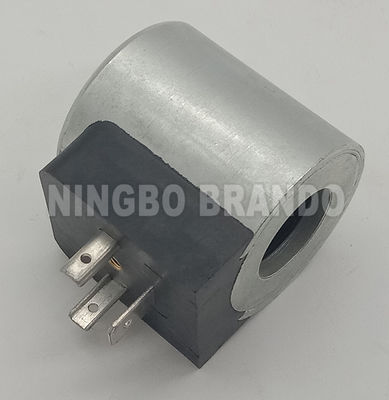

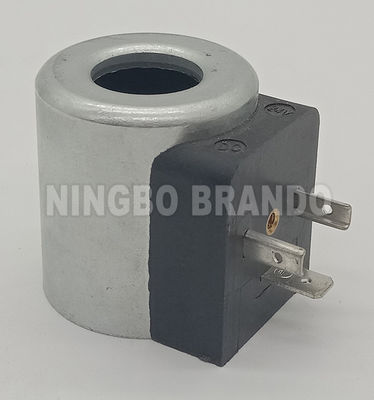

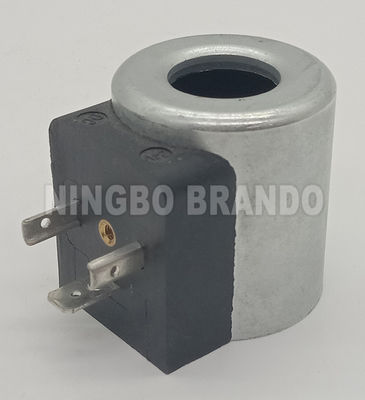

Hydacタイプ 油圧ソレノイドコイル 3000489 12V 3000249 24V 300315 110V 3002594 220V

Hydac タイプ油圧ソレノイドコイル 3000489 12V 3000249 24V 300315 110V 3002594 220V

この 3000489 3000249 3000315 3002594 ソレノイドコイル は、HYDAC タイプ WSM06020 油圧 バルブ用の油圧コイルです。電磁コイルとアーマチュアアセンブリは電磁石を形成します。電磁石は、中学校で学ぶ励磁ソレノイドです。通電後に磁力を発生させます。しかし、通電後には熱も発生します。電磁石の出力が高いほど、発生する熱も大きくなります。発生する熱は常に放出される熱よりも多く、加熱し続けます。温度が一定の高さに達すると、溶融部の塗料層が溶け、短絡が発生して焼き付きます。電磁コイルは、通電時に磁気効果に加えて熱効果も持ちます。これは避けられません。

の技術的パラメータ HYDAC タイプ 394287 油圧コイル:

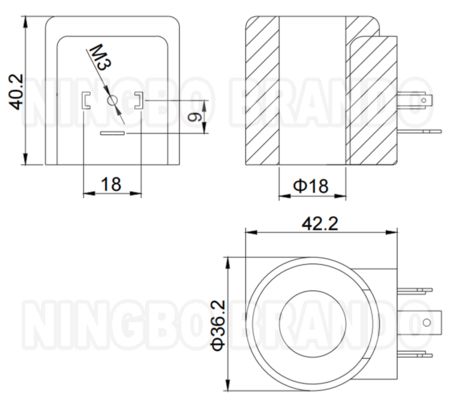

Hydac タイプ G 油圧ソレノイドコイルの主な寸法:

HYDAC タイプ WSM06020 電磁弁 3003138 / 3000249 で使用 ソレノイドコイル:

電磁反転弁の動作における電磁石の温度上昇
電磁石は、中学校で学ぶ励磁ソレノイドです。通電後に磁力を発生させます。しかし、通電後には熱も発生します。電磁石の出力が高いほど、発生する熱も大きくなります。発生する熱は常に放出される熱よりも多く、加熱し続けます。温度が一定の高さに達すると、溶融部の塗料層が溶け、短絡が発生して焼き付きます。電磁コイルは、通電時に磁気効果に加えて熱効果も持ちます。これは避けられません。
電磁反転弁の電磁石は、電磁石の寿命を心配することなく、通常の動作中の温度上昇に対応するために、クラスHの耐熱クラスで設計および製造されています。

DC電磁石の温度上昇

DC電磁石の温度上昇の唯一の理由は、銅損によるコイルの温度上昇です。その程度は、電流密度と放熱に依存します。一般的に、DC電磁石の温度上昇はAC電磁石よりも小さくなります。

AC電磁石の温度上昇

AC電磁石の温度上昇は、銅損と鉄損によって引き起こされ、次の点に依存します:

1. コア渦電流損とヒステリシス損。

2. 積層コアのリベット間の循環電力によって引き起こされる損失。

3. 短絡によって引き起こされる損失。

4. 励磁の内部抵抗は、コイル抵抗損失を引き起こします。さらに、動作周波数にも関係します。周波数が高いほど、始動電流が長くなり、温度上昇も高くなります。

電磁反転弁が正常に動作しない場合、外部の力によりバルブプラグが動かせない場合、電磁石に通電後、アーマチュアが正常な位置に引き寄せられない場合、磁気経路が遮断され、コイル温度が急上昇します。特にAC AC電磁石の場合、短時間でコイルが焼き付きやすくなります。したがって、電磁反転弁の誤動作を回避し、耐用年数を延ばすために、使用中は油圧システムの清浄度に注意を払う必要があります。

ご質問やお問い合わせをお待ちしております！
