Goyen タイプ CA20T G3/4'' パルスジェットバルブ CA20T CA20T010-300 CA20T010-305

Goyen タイプ CA20T G3/4'' パルスジェットバルブ CA20T CA20T010-300 CA20T010-305

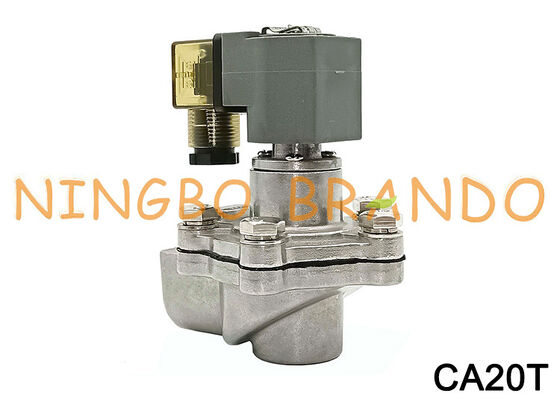

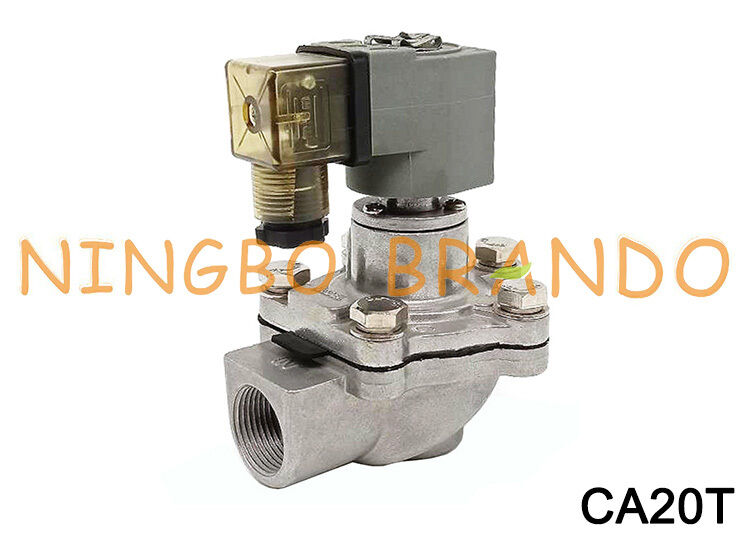

これはCA20T Goyen タイプ パルスジェットバルブです。型番：CA20T000、CA20T001、CA20T010、CA20T000-300、CA20T000-305、CA20T000-331、CA20T001-300、CA20T001-305、CA20T001-331、CA20T010-300、CA20T010-305。3/4'' の入口と出口のねじポートサイズ。NBR ダイアフラム。24V DC、220V AC (50/60Hz) の電圧を選択できます。他の電圧はカスタマイズ可能です。

パルスジェットバルブは、パルスバッグフィルターのダストクリーンブローシステムにおける圧縮空気の「スイッチ」としても機能し、ダイアフラムバルブとも呼ばれます。パルスジェット制御装置からの電気信号によって制御されます。このシステムは、フィルターバッグのクラスターをクラスターごとに高圧ブローで清掃し、バッグハウスの圧力抵抗を事前に設定された範囲内に保ち、バッグハウスの処理能力と集塵効率を確保します。

CA20T Goyen タイプ パルスジェットバルブの寸法:

CA20T Goyen タイプ パルスジェットバルブのビデオ:

直角パルスジェットバルブの技術データ:

その他のGoyen タイプ パルスバルブ:

       ねじ込みタイプ                   浸漬タイプ                ドレッサーナットタイプ             フランジタイプ

          RCAシリーズ                          ソレノイドコイル                アーマチュアアセンブリ            パルスコントローラー

動作原理:

電磁パルスバルブは、電磁パイロットオペレーター、ダイアフラム、バルブ本体で構成されています。ダイアフラムの両側に作用する圧力の違いにより、ダイアフラムはバルブの出口に密着して押し付けられ、バルブは「閉」位置に保たれます。

コントローラーからの電気信号によって通電されると、電磁アーマチュアが移動して、バックキャビティの排出開口部を開きます。

バックキャビティ内の圧縮空気が爆発して圧力が解放され、フロントキャビティ内の加圧空気がダイアフラムを押し上げてバルブのメイン出口を開き、電磁パルスバルブが開き、ブローが開始されます。

信号が消え、スプリングがすぐに作動してパイロットオペレーターを元の位置に戻し、排出開口部を閉じます。ダイアフラムは、フロントキャビティ内の圧力とスプリングの影響により、通路を閉じます。パルスバルブはブローを停止します。

アーマチュアが圧力を解放するために持ち上げられると、ダイアフラムのオリフィスが気流を減衰させます。排出穴が閉じると、圧力ガスがフロントキャビティに充填され、ダイアフラムによって通路が閉じられます。パルスバルブはブローを停止します。
