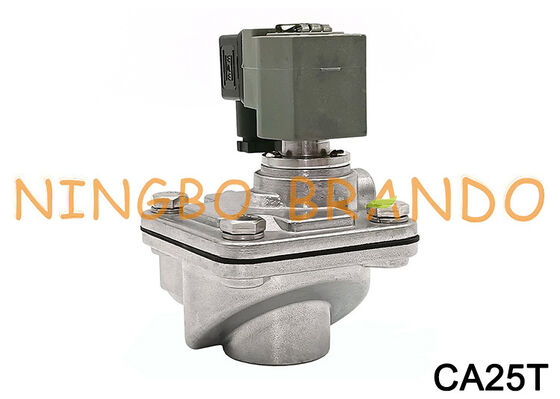

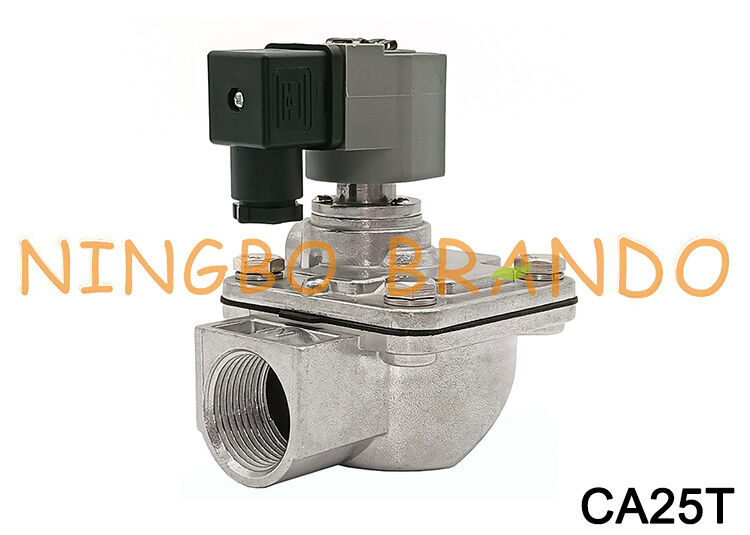

CA25T パルスジェットソレノイドバルブ 粉塵コレクターシステム用 CA25T010-300 1インチ

CA25T パルスジェットソレノイドバルブ ダストコレクターシステム用 CA25T010-300 1インチ

これはCA25T Goyenタイプのパルスジェットバルブです。参照番号：CA25T000、CA25T001、CA25T010、CA25T000-300、CA25T001-300、CA25T010-300、CA25T000-305、CA25T001-305、CA25T010-305、CA25T000-331、CA25T001-331、CA25T010-331。ねじポート接続; NBRダイヤフラム; 24V DC、220V AC（50/60Hz）の電圧を選択できます。他の電圧はカスタマイズできます。

パルスジェットバルブは、ダストコレクターとも呼ばれます。これらは間接型ソレノイドバルブです。パルスジェットバルブのソレノイドが通電すると、ダイヤフラムに閉じ込められた空気が排出され、ダイヤフラムに圧力差が生じます。次に、ダイヤフラムが突然開きます。非通電になると、空気は穴を通り、空気を平衡させ、バルブを閉じるチャンバーに流れます。バルブの開閉は、フィルターの清掃と圧縮空気の効率的な消費のために非常に高速に行われます。 当社のパルスジェットバルブは、信頼性、耐久性、効果的な操作、コンパクトなサイズ、効率的な制御、および省電力特性でよく知られています。

CA25T Goyenタイプパルスジェットバルブの寸法:

CA25T Goyenタイプパルスジェットバルブのビデオ:

直角パルスジェットバルブの技術データ:

その他のGoyenタイプパルスバルブをお選びいただけます:

       ねじ込みタイプ                   浸漬タイプ                ドレッサーナットタイプ             フランジタイプ

          RCAシリーズ                          ソレノイドコイル                アーマチュアアセンブリ            パルスコントローラー

動作原理:

電磁パルスバルブは、電磁パイロットオペレーター、ダイヤフラム、バルブ本体で構成されています。ダイヤフラムの両側に作用する圧力の違いにより、ダイヤフラムはバルブの出口に密着して押され、バルブを「閉」位置に保ちます。

コントローラーからの電気信号によって通電すると、電磁アーマチュアが移動して、バックキャビティの排出開口部を開きます。

バックキャビティ内の圧縮空気が爆発して圧力が解放され、フロントキャビティ内の加圧空気がダイヤフラムを押し上げてバルブのメイン出口を開き、電磁パルスバルブが開き、吹き始めます。

信号が消え、スプリングがすぐに作動してパイロットオペレーターを元の位置に戻し、排出開口部を閉じます。ダイヤフラムは、フロントキャビティ内の圧力とスプリングの影響により、通路を閉じます。パルスバルブは吹き付けを停止します。

アーマチュアが圧力を解放するために持ち上げられると、ダイヤフラムのオリフィスが気流を減衰させます。排出穴が閉じると、圧力ガスがフロントキャビティに充填され、ダイヤフラムによって通路が閉じられます。パルスバルブは吹き付けを停止します。
