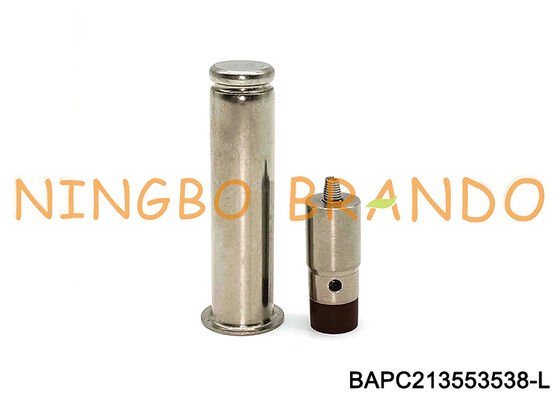

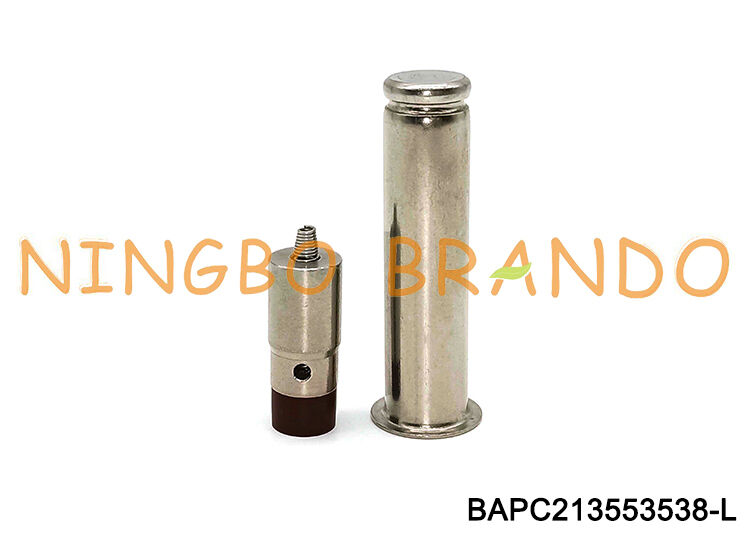

DMFシリーズパルスジェットバルブアセンブリ修理キット用旧バージョンBFEC型ソレノイドアーマチュア

DMFシリーズパルスジェットバルブアセンブリ修理キット用旧バージョンBFEC型ソレノイドアーマチュア

ポジションと方法:2/2ウェイ
電圧:AC、DCすべて利用可能
取り付けタイプ:フランジ
ガイドチューブ外径:13.5mm
コイル組み立て用設置高さ:50.8mm
オリフィス径用プランジャーシール:10.5mm
用途:DMFシリーズパルスバルブ
ガイドチューブ材質:ステンレス鋼

通常、集塵機ソレノイドバルブに使用:集塵機ソレノイドバルブは、パルスバッグフィルターの除塵システム用の圧縮空気スイッチです。パルス噴射コントローラーの出力信号によって制御され、フィルターバッグが1つずつ噴射され、集塵機の抵抗が設定範囲内に保たれ、塵埃を清掃して集塵機の処理能力と効率を確保します。

旧バージョンSBFEC型パルスバルブ修理キットの主な寸法:

SBFEC型パルスバルブステムに関する技術データ:

詳細:

パルスバルブの動作原理:

ダイヤフラムはパルスソレノイドバルブを2つのチャンバーに分割します。圧縮空気がオンになると、圧縮空気はスロットル穴を通ってバックチャンバーに入ります。このとき、バックチャンバーの圧力はダイヤフラムを押し下げてバルブの出力ポートを閉じ、パルスソレノイドバルブは「閉」状態になります。パルス噴射コントローラーの電気信号は、パルスソレノイドバルブのアーマチュアを動かし、バルブのバックチャンバーの通気口を開き、バックチャンバーは急速に圧力を失い、ダイヤフラムは後方に移動し、圧縮空気はバルブの出口から噴射され、パルスソレノイドバルブは「開」状態になります。パルスジェット制御装置の電気信号が消え、パルスソレノイドバルブのアーマチュアがリセットされると、バックチャンバーの出口が閉じ、バックチャンバーの圧力が上昇してダイヤフラムがバルブ出口に近づき、パルスソレノイドバルブは「閉」状態になります。

製品の特徴:
1. 固定コアと可動コア（プランジャー）:
防錆性と耐腐食性のある材料を採用し、高い磁気伝導率と低い残留磁気により、アーマチュアアセンブリの耐久性とスマートな動作を保証します。

2. ガイドチューブ（プランジャーチューブ）:
真鍮とステンレス鋼のオプション、H62またはSUS304グレード;
壁の厚さは0.25〜2.5mmの範囲で、その他はカスタマイズ可能;
レーザー溶接、アルゴンアーク溶接、銀ろう付けなど、さまざまな使用圧力を保持するための溶接タイプ。ソリッドバー全体からの直接機械加工も可能です。

3. スプリング:
防錆SUS304ステンレス鋼、優れた復元性能。

4. シール:
NBR、HNBR、FKM、EPDM、PTFE、食品グレード材料のオプション、その他の要件を歓迎します。

5 シェーディングリング:
銅と銀の材料が利用可能。

6. 要求があれば、ワッシャーと保持ナットを提供できます。

お客様の要求に焦点を当て、最適なソリューションを提供します:
√ 疑問点がある場合はお問い合わせください
√ 変更が必要な箇所がある場合はお問い合わせください
√ お探しのものではない場合はお問い合わせください
√ 設計を行っている場合はお問い合わせください
ご質問やお問い合わせをお待ちしております！
