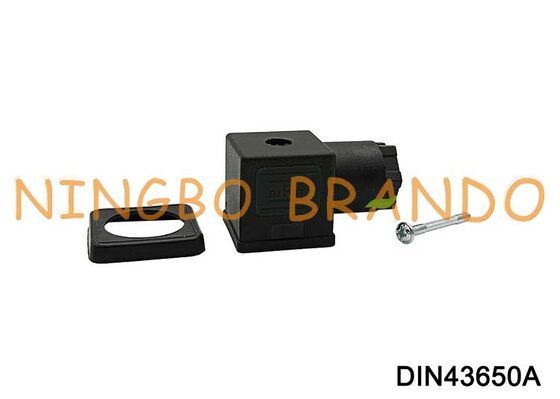

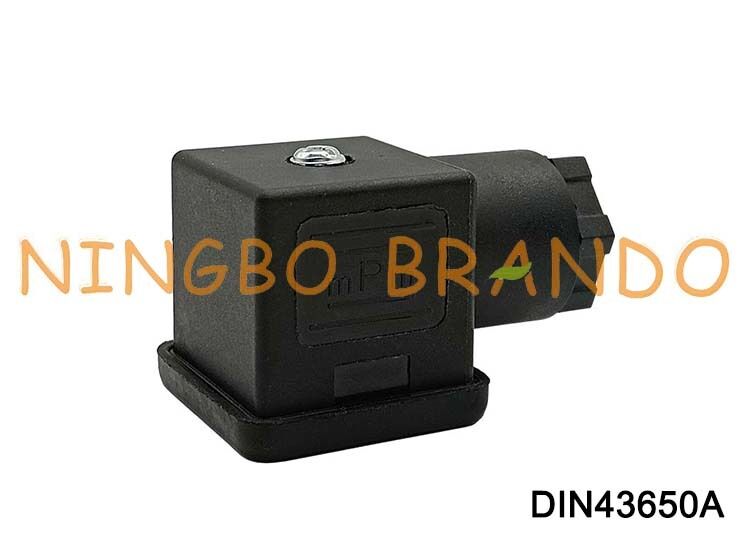

DIN43650A ソレノイド コイル コネクタ 18mm 3 ピン DIN 43650 タイプ A

DIN43650A ソレノイド コイル コネクタ 18mm 3 ピン DIN 43650 タイプ A

DIN 43650 フォーム A コネクタは、工業用ソレノイド バルブ、油圧/空圧制御、および圧力センサーに使用される 30 mm 角、3 ピン + アース電気コネクタ (ISO 4400 または EN 175301-803 とも呼ばれます) です。ピン間の間隔が 18mm で、12V ～ 220V システムに安全な、多くの場合 IP65/IP67 防水接続を提供します。

主な機能と仕様:
フォーム A: 30 mm の正方形のベースと「U」字型のピンによって識別されます。

間隔: ピン 1 とピン 2 の距離は 18mm です。

構成: 2+グランドまたは 3+グランド (PIN #3 はグランドまたはニュートラルによく使用されます)。

保護: 一般に、過酷な産業環境に不可欠な湿気と防塵の保護等級 IP65/IP67 です。

オプション: 内蔵 LED インジケータ、サージ抑制、配線済みケーブルが利用可能です。

互換性: 油圧ソレノイドパルスバルブや空気圧エアバルブに広く使用されています。

産業用ユースケース:

電磁弁：自動機械、ファクトリーオートメーション、流体制御などに使用されます。

油圧および空気圧: 移動式建設機械および移動式油圧機器で一般的です。

センサーとスイッチ: 圧力スイッチ、光学センサー、近接スイッチに使用されます。

海洋: 海洋機器への応用

ソレノイドコイルコネクタの寸法とデータ:

DIN 43650A コネクタ:

寸法	DINタイプ	DIN 43650 フォーム A
	距離	18mm
	形状	2+1GND、3+1GND
	保護 クラス	IP65
	働く 電圧	AC380V、DC300V
	固定ネジ	M3x28
	公称電流	10A
	接触抵抗	≤5mΩ
	最大導体セクション	3x1.5mm²

DIN 43650B コネクタ:

寸法	DINタイプ	DIN 43650 フォーム B
	距離	11mm
	形状	2+1GND、3+1GND
	保護 クラス	IP65
	動作電圧	AC380V、DC300V
	固定ネジ	M3x30
	公称電流	10A
	接触抵抗	≤5mΩ
	最大導体セクション	3x1.5mm²

DIN 43650C コネクタ:

寸法	DINタイプ	DIN 43650 フォーム C
	距離	9.4mm
	形状	2+1GND、3+1GND
	保護クラス	IP65
	動作電圧	AC380V、DC300V
	固定ネジ	M3x25
	公称電流	10A
	接触抵抗	≤5mΩ
	最大導体セクション	3x1.5mm²

よくある質問：

DINコネクタを使用するメリットは何ですか?

グロメットのリード線を使用する代わりに、コイルには標準の DIN コネクタに接続するための突起またはピンが付いています。したがって、コイルにはオス接続があり、コイルに接続するプラグはメスコネクタになります。 DIN コネクタの利点は、バルブやコイルを迅速に交換できることです。それでいて断熱性に優れ、水密性にも優れています。

IP65とは何ですか?

侵入保護 (IP) 評価は、欧州電気技術標準化委員会 (CENELEC) (NEMA IEC 60529 エンクロージャによって提供される保護等級 - IP コード) によって開発され、エンクロージャが提供する環境保護を指定します。

IP 評価には通常、2 つ (または 3 つ) の数字があります。

1) 固形物や物質からの保護

2) 液体（水）からの保護

3) 機械的衝撃に対する保護 (通常は省略されます。3 番目の番号は IEC 60529 の一部ではありません)
