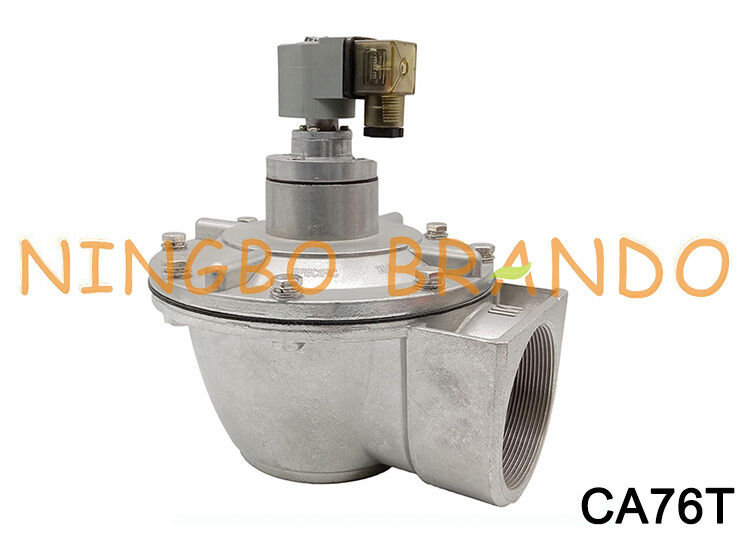

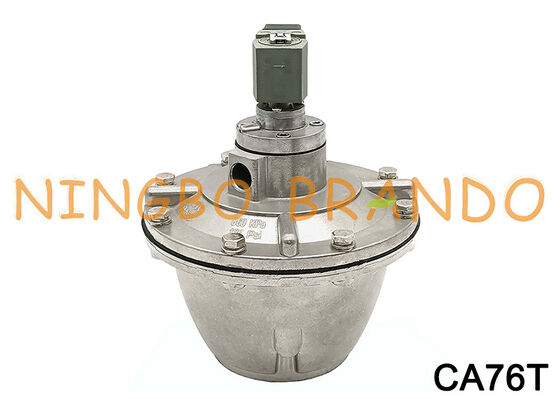

CA76T 3 インチ直角電磁弁 K7600 K7601 空気圧パルスジェットバルブ

CA76T 3インチ 直角形電磁弁 K7600 K7601 空気圧パルスジェットバルブ

CA76Tは、大型産業用逆パルスジェット集塵システム、バグフィルター、およびカートリッジろ過ユニット向けに設計された、3インチ（76 mm）ネジ込み式一体型パイロットパルスジェットダイヤフラムバルブです。
接頭辞「CA」はバルブに直接取り付けられた一体型ソレノイドパイロットを示し、接尾辞「T」は標準のネジ込み式吸気ポートおよび排気ポートを示します。

主要技術仕様
ポートサイズおよび接続：3インチ（76 mm）ネジ込みポート（NPTまたはBSP/Gネジに対応）。
構造：吸気口と排気口が90°オフセットされた直角形設計で、大容量の空気供給と超高速な開閉応答を実現するダブルダイヤフラム構成を採用。
作動方式：一体型パイロット式電磁弁。
一般的な電圧仕様：24V DC、24V AC、110V/120V AC、220V/240V AC（例：CA76T010-300やCA76T010-305などの標準モデル）。
ボディ材質：アルミダイカスト合金。
ダイヤフラム材質：常温環境用の標準ニトリル/ブナ-N（NBR、-40°C～82°C / -40°F～180°F）、または高温・過酷な化学薬品用途向けのバイトン（FKM、最大232°C / 450°F）。

主な交換・メンテナンス部品
ダイヤフラム修理キット：Goyenタイプ 3インチ ダブルダイヤフラムリビルドキット（型式K7600、または高温用バイトン仕様のK7604）を使用。

直角形パルスジェットバルブの技術データ：

CA76T Goyenタイプパルスジェットバルブの寸法：

その他の選択可能なGoyenタイプパルスバルブ：

Tシリーズ	DDシリーズ	FSシリーズ	MMシリーズ
RCAシリーズ	ソレノイドコイル	ソレノイドアーマチュア	ダイヤフラム
