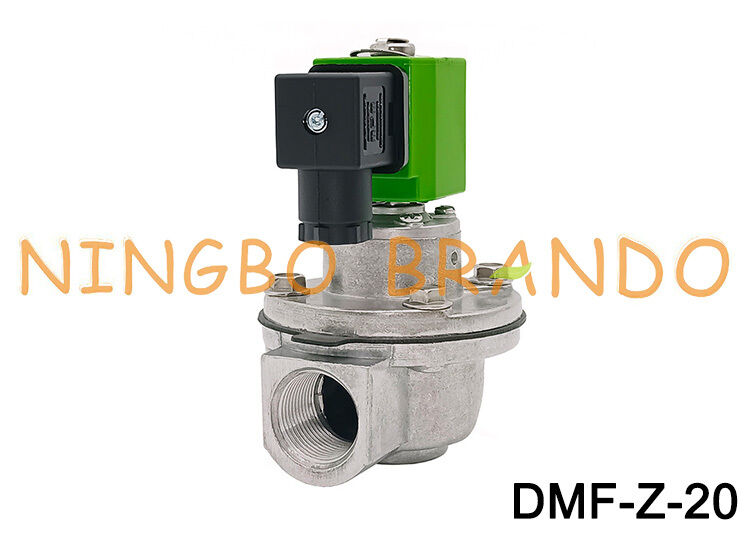

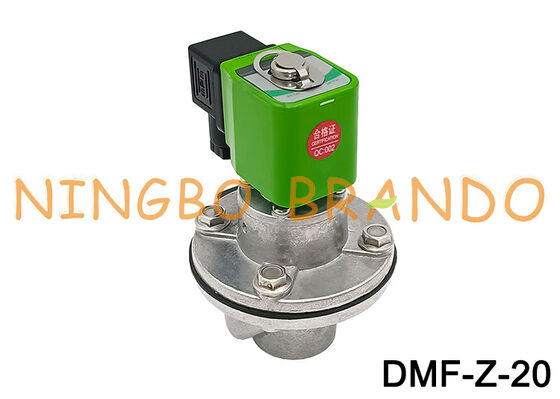

DMF-Z-20 DC24V AC220V 集塵機 ライトアングルパルスバルブ エアバルブ

DMF-Z-20 DC24V AC220V ダストコレクター 直角パルスバルブ エアバルブ

DMF-Z-20は、バグハウスおよび産業用集塵機システムでの逆パルス洗浄用に設計された3/4インチ（DN20）の直角電磁パルスジェットバルブです。吸気口と排気口は90度に配置されており、エアタンク/ヘッダーをブローチューブに接続するのに適しています。

DMF-Z-20は、一体型電磁パイロットを使用してダイヤフラムを制御します。

パルス洗浄サイクル中：

1. パルスコントローラーがソレノイドコイルに給電します。
2. パイロットがダイヤフラムチャンバーからの圧力を排出します。
3. 圧力差により、ダイヤフラムが急速に開きます。
4. 圧縮空気が排気口からブローチューブに向かって放出されます。
5. 電気信号が終了すると、パイロットが閉じます。
6. ダイヤフラムチャンバー内の圧力が再構築され、ダイヤフラムが閉位置に戻ります。

90度の流れ経路はZシリーズの主な構造的特徴であり、エアヘッダーとブローチューブの接続を設計する際に考慮する必要があります。

Zタイプ直角パルスジェットバルブの技術データ： 一体型パイロットDMF-ZL-B

直角タイプ　　　　　　　　クイックマウントタイプ　　　　　　　　サブマージタイプ

ダイヤフラム　　　　　　　ソレノイドコイル　　　　　　　アーマチュアアセンブリ　　　　　　　パルスコントローラー
