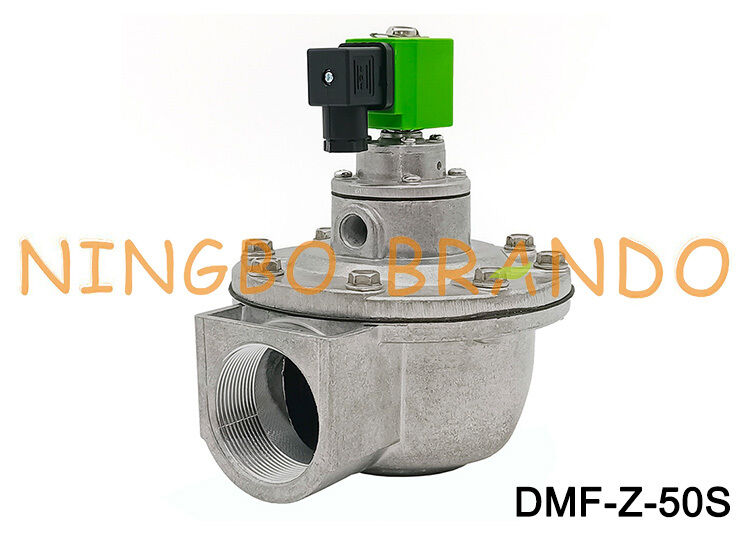

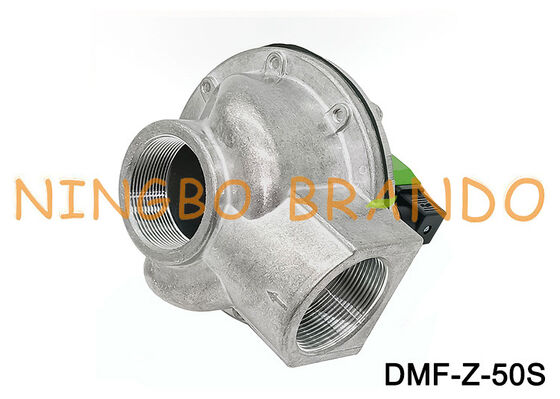

DMF-Z-50S G2 インチ直角空気圧パルス電磁ダイヤフラムバルブ AC220V DC24V

DMF-Z-50S G2インチ 直角空圧パルス電磁ダイヤフラムバルブ AC220V DC24V

DMF-Z-50Sは、産業用集塵機およびバグハウスシステムにおける逆パルス洗浄用に設計された2インチ（DN50）の直角電磁パルスジェットバルブです。一体型ソレノイドパイロットと2つのダイヤフラム構成を採用しており、吸気口と排気口は90°の角度で配置されています。

DMF-Z-50Sの仕組み

DMF-Z-50Sは、一体型電磁パイロットを使用して2つのメインダイヤフラムを制御します。

パルス洗浄シーケンスは次のとおりです。

1. パルスコントローラーがソレノイドコイルに給電します。
2. パイロットがダイヤフラムチャンバーから閉じ込められた空気を急速に排出します。
3. 圧力差により、メインダイヤフラムアセンブリが開きます。
4. 圧縮空気が2インチの排気口からブローチューブに向かって放出されます。
5. 電気信号が終了すると、パイロットが閉じます。
6. 空気がダイヤフラムのブリード通路を通過し、圧力が回復してバルブが閉じます。

一体型パイロット設計は、短い圧縮空気洗浄パルスに対して迅速な開弁を提供することを目的としています。

主な違いは設置構成です。Zシリーズは、圧縮空気吸気口とブローチューブ接続に90°の配置が必要な場合に適していますが、Yシリーズはエアヘッダーへの直接取り付け用に設計されています。

テクニカルデータ  Z型直角パルスジェットバルブ:

DMF-Z-50S BFECパルスジェットバルブの寸法:

BFEC集塵機パルスジェットバルブのビデオ:

その他のBFECパルスバルブ:

           直角タイプ                         クイックマウントタイプ                         水中タイプ

            ダイヤフラム                     ソレノイドコイル                 アーマチュアアセンブリ            パルスコントローラー
