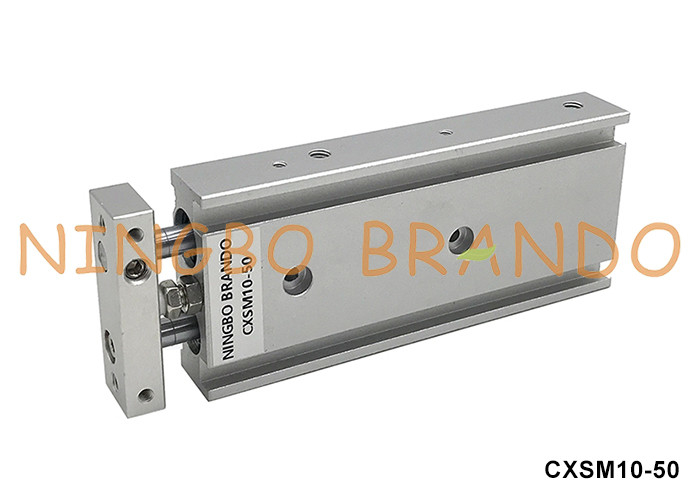

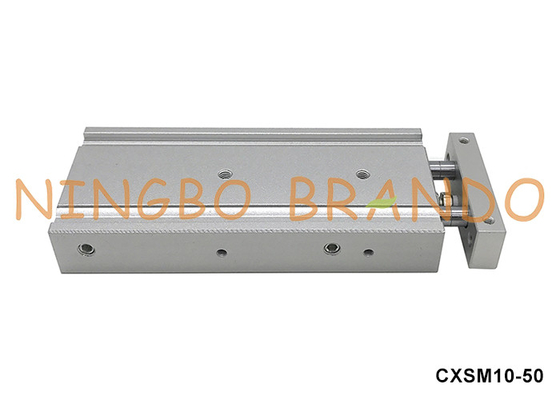

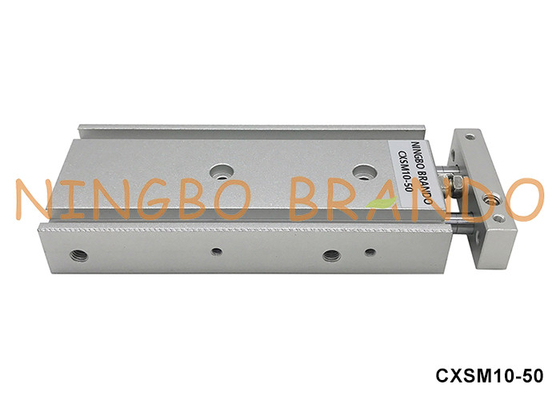

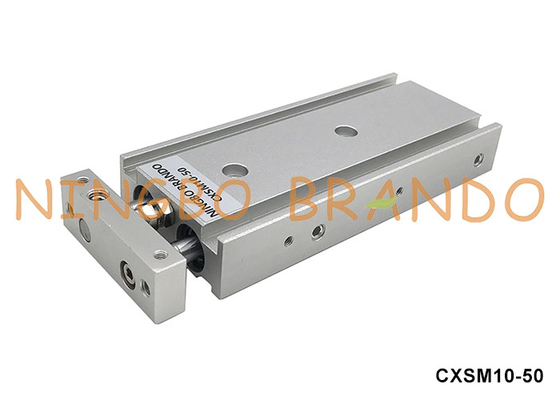

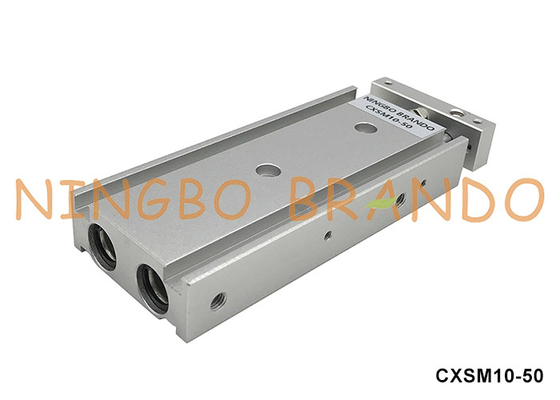

Name: CXSM10-50 SMC型 双棒式気圧気筒 10mm 穴 50mm ストローク
Brand: BRANDO
SKU: CXSM10-50
Rating: 4.6 (174 reviews)

CXSM10-50 SMC型双棒式気圧気筒 10mm 穴 50mm ストローク

商品の詳細:

起源の場所:	ニンポー、中国
ブランド名:	BRANDO
証明:	CE, ISO
モデル番号:	CXSM10-50

お支払配送条件:

最小注文数量:	100PCS
価格:	negotiable
パッケージの詳細:	箱,箱,パレット
受渡し時間:	15から20仕事日
支払条件:	T/T,PayPal,ウェスタンユニオン
供給の能力:	月に5万個

連絡先

詳細製品概要

製品名:	双棒シリンダー	掘り出しの大きさ:	10mm
脳卒中:	50mm	ポートサイズ:	M5X0.8
加工液:	空気	仕事の圧力:	0.1から0.7MPa
圧力の証明:	1.05 MPa	作業温度:	-10〜+60 °C (凍結しない)
ローヤリングタイプ:	滑り軸受	クッション:	ゴム製バンパー
ハイライト:	SMC シリンダー CXSM10-50 , SMC 双棒シリンダー , smcの空気シリンダー

CXSM10-50 SMC型双棒式気圧気筒

CXSシリーズ双棒気圧シリンダーは出力力の2倍を供給する.標準,スライドベアリング (CXSM) またはボールブッシュベアリング (CXSL) として2種類のベアリングが利用可能である.このシリーズは,穴のサイズ6mmで入手できます, 10mm, 15mm, 20mm, 25mm, 32mm 最大ストロークは200mmまでです. 彼らは,ピックと場所のアプリケーションに広く使用されています.

命令コード:

技術データ:

穴の大きさ (mm)	6	10	15	20	25	32
液体	空気 (油脂なし)
証明圧力	1.05 MPa
最大動作圧	0.7MPa
動作圧	0.15 MPa	0.1 MPa		0.05 MPa
環境温度と液体温度	-10〜+60 °C (凍結しない)
ピストン速度 (mm/s)	30から300	30から800	30から700		30から600
クッション	ゴムバンパー
ストローク調整範囲	標準ストロークと比較して0~-5mm
ポートサイズ	M5x0 やってみろ8				1/8 インチ
ローヤリングタイプ	スライドベアリング (CXSM),ボールブッシュベアリング (CXSL) (両方の寸法が同じ)

ストローク:

モデル番号	スタンダードストローク (mm)	長ストロック (mm)
CXSM6	1020 30 40 50	6070,75,80,90,100
CXSL6
CXSM10	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75	80, 90, 100, 110, 120, 125, 150
CXSL10
CXSM15	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90 100	110120, 125, 150
CXSL15
CXSM20	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90 100	110120, 125, 150, 175, 200
CXSL20
CXSM25	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90 100	110120, 125, 150, 175, 200
CXSL25
CXSM32	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90 100	110120, 125, 150, 175, 200
CXSL32

理論的な出力:

掘り出しの大きさ (mm)	棒の大きさ (mm)	運営方向	ピストン面積 (mm2)	動作圧 (MPa)
掘り出しの大きさ (mm)	棒の大きさ (mm)	運営方向	ピストン面積 (mm2)	0.1	0.15	0.2	0.3	0.4	0.5	0.6	0.7
CXS6	4	外へ	56	-	8.4	11.2	16.8	22.4	28.0	33.6	39.2
CXS6	4	IN	31	-	4.6	6.2	9.3	12.4	15.5	18.6	21.7
CXS10	6	外へ	157	15.7	-	31.4	47.1	62.8	78.5	94.2	110
CXS10	6	IN	100	10.0	-	21.0	30.0	40.0	50.0	60.0	70.0
CXS15	8	外へ	353	35.3	-	70.6	106	141	177	212	247
CXS15	8	IN	25.2	25.2	-	50.4	75.6	101	126	151	176
CXS20	10	外へ	628	62.8	-	126	188	251	314	377	440
CXS20	10	IN	471	47.1	-	94.2	141	188	236	283	330
CXS25	12	外へ	982	98.2	-	196	295	393	491	589	687
CXS25	12	IN	756	75.6	-	151	227	302	378	454	529
CXS32	16	外へ	1608	161	-	322	482	643	804	965	1126
CXS32	16	IN	1206	121	-	241	362	482	603	724	844

注: 理論出力 (N) = 圧力 (MPa) × ピストン面積 (mm2)
