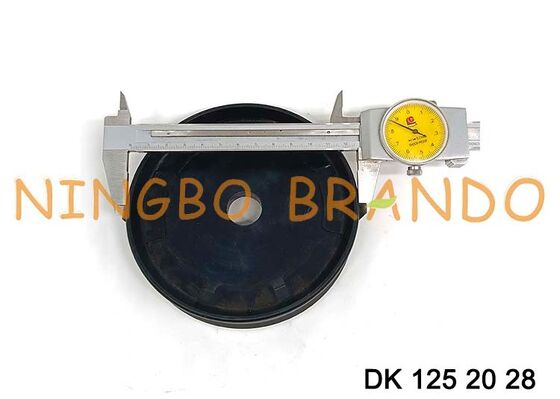

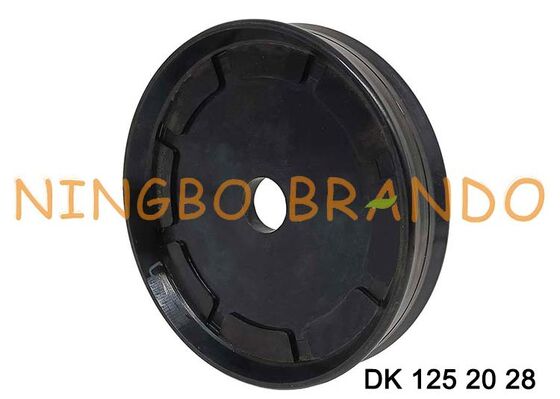

DK C522 Z5050 シリンダー空気圧複動ピストンシール DK 125 20 28

DK C520 Z5050 NBRゴムピストンシール、空圧シリンダーシール DK 125 20 26用

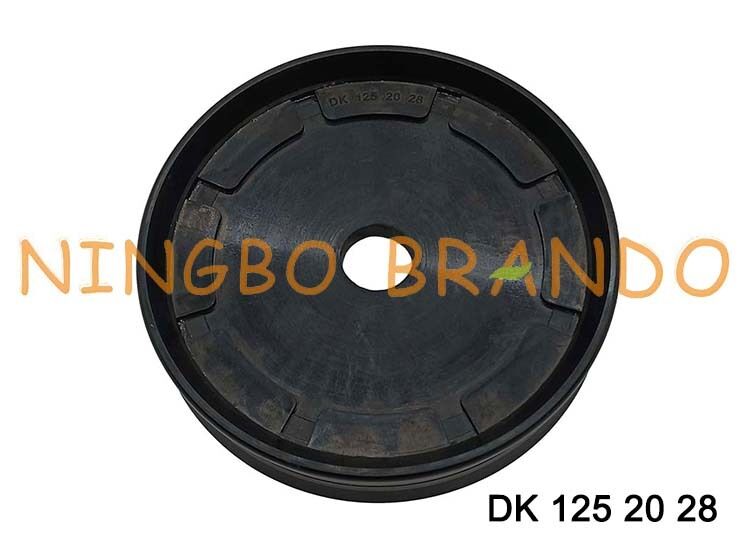

DK C522 Z5050 (DK 125 20 28) 統合シール付き完成ピストン Praedifaシリーズ DK。外径125mm、内径20mm、高さ28mm。

複動式シリンダーとは、作動流体がピストンの両側に交互に作用するシリンダーのことです。複動式シリンダーは、ピストンを後退させるための外部力が利用できない場合や、両方向の移動で高力が要求される場合に使用されます。

統合されたエンドポジションクッション付きDK完成ピストンは、以下のコンパウンドで利用可能です：
Z5051 - 工業用
Z5071 - ヘビーデューティー
Z5067 - 高温用
Z5086 - 中負荷用

複動式DK空圧ピストンは、加硫されたガイドリッジとシールリップを備えた金属製支持エレメントからなる2成分シール設計です。完成ピストンは、シールとガイドの2つの機能を実行します。クッション付きおよびクッションなしの複動式空圧シリンダー用完成ピストン。ただし、過度の横方向ガイド荷重が発生しない場合に限ります（長ストロークおよびバックリング）。

ピストンシールまたはピストンリングは、油圧シリンダーで流体シールに使用され、システム圧力がピストンをシリンダーボアに押し込む際に、加圧流体がシリンダーヘッドを越えて漏れないように設計されています。
ピストンシールの選択は、シリンダーの作動方法によって決まります。完全に単動式で、片側からの動圧をシールできる（一方向）シリンダーの場合は、単動機能に最適なシール品質を提供するように設計されたタイプのシールを選択するのが常に最善です。
両側からの動圧をシールできる（双方向）複動式シリンダーの最高のシール能力は、複動式シールを選択することによって達成されます。
複動式シリンダー用の2つの単動式シールを使用したピストン設計は、簡単に故障の原因となります。その理由は、シール間に非常に高い圧力が閉じ込められる可能性があるためです。
ピストンシール（単動式および複動式）は、統合または分離されたバックアップリングおよびガイドリングと組み合わせて設計および使用できます。

技術データ：

主要寸法：
