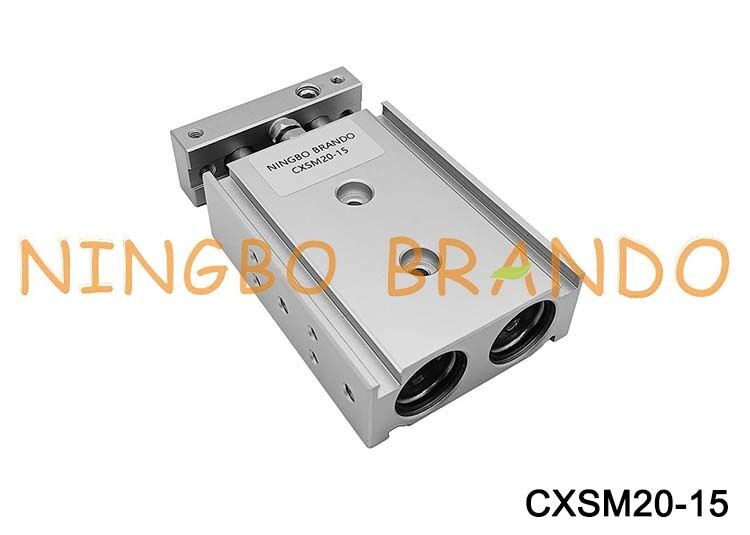

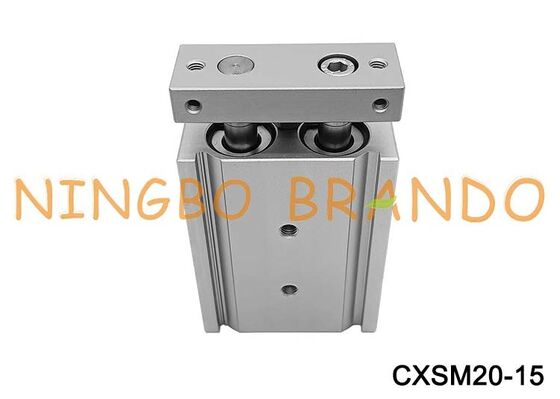

Name: SMCタイプ CXSM20-15 空気圧シリンダ CXSシリーズ
Brand: Ningbo Brando Hardware Co., Ltd
SKU: CXSM20-15
Price: 49.10 USD
Availability: InStock

ホーム製品空気圧空気シリンダー

SMCタイプ CXSM20-15 空気圧シリンダ CXSシリーズ

商品の詳細:

起源の場所:	中国
ブランド名:	BRANDO
証明:	None
モデル番号:	CXSM20-15

お支払配送条件:

最小注文数量:	300個
価格:	交渉可能
パッケージの詳細:	内箱、カートン、パレット
受渡し時間:	交渉
支払条件:	T/T、ウェスタンユニオン、
供給の能力:	100000個/月

連絡先

詳細製品概要

製品名:	双棒シリンダー	ボアサイズ:	20mm
脳卒中:	15mm	接続口径:	M5X0.8
使用圧力:	0.05〜0.7MPa	耐圧力:	1.05Mpa
使用温度:	-10〜+60 °C (凍結しない)	ベアリングの種類:	滑り軸受
クッション:	ゴム製バンパー	作動流体:	空気
ハイライト:	SMC CXSM20-15 , SMC CXSM20-15シリンダー , smcの空気シリンダー

SMCタイプCXSM20-15空圧シリンダーCXSシリーズ

SMCタイプCXSM20-15は、SMCのCXSシリーズの空圧シリンダーで、産業オートメーションおよび空圧用途におけるガイド付きリニアモーション用に設計されています。そのガイド付きデュアルロッド構造は、安定した動きをサポートし、動作中の外部負荷に抵抗するのに役立ちます。

SMCタイプCXSM20-15シリンダーは、自動化装置、マテリアルハンドリングシステム、組立機械、および信頼性の高いリニアモーションが必要な精密位置決め用途に適しています。

注文コード:

技術データ:

ボアサイズ (mm)	6	10	15	20	25	32
流体	空気 (無給油)
耐圧	1.05 MPa
最高使用圧力	0.7MPa
最低使用圧力	0.15 MPa	0.1 MPa		0.05 MPa
周囲温度および流体温度	-10～+60℃ (凍結不可)
ピストン速度 (mm/s)	30～300	30～800	30～700		30～600
クッション	ゴムバンパー
ストローク調整範囲	標準ストローク比で0～-5mm
ポートサイズ	M5x0.8				1/8''
ベアリングタイプ	スライドベアリング (CXSM)、ボールブッシュベアリング (CXSL) (両方とも同じ寸法)

ストローク:

型式	標準ストローク (mm)	ロングストローク (mm)
CXSM6	10, 20, 30, 40, 50	60, 70, 75, 80, 90, 100
CXSL6
CXSM10	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75	80, 90, 100, 110, 120, 125, 150
CXSL10
CXSM15	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150
CXSL15
CXSM20	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL20
CXSM25	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL25
CXSM32	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL32

理論出力:

ボアサイズ (mm)	ロッドサイズ (mm)	作動方向	ピストン面積 (mm²)	作動圧力 (MPa)
ボアサイズ (mm)	ロッドサイズ (mm)	作動方向	ピストン面積 (mm²)	0.1	0.15	0.2	0.3	0.4	0.5	0.6	0.7
CXS6	4	OUT	56	-	8.4	11.2	16.8	22.4	28.0	33.6	39.2
CXS6	4	IN	31	-	4.6	6.2	9.3	12.4	15.5	18.6	21.7
CXS10	6	OUT	157	15.7	-	31.4	47.1	62.8	78.5	94.2	110
CXS10	6	IN	100	10.0	-	21.0	30.0	40.0	50.0	60.0	70.0
CXS15	8	OUT	353	35.3	-	70.6	106	141	177	212	247
CXS15	8	IN	25.2	25.2	-	50.4	75.6	101	126	151	176
CXS20	10	OUT	628	62.8	-	126	188	251	314	377	440
CXS20	10	IN	471	47.1	-	94.2	141	188	236	283	330
CXS25	12	OUT	982	98.2	-	196	295	393	491	589	687
CXS25	12	IN	756	75.6	-	151	227	302	378	454	529
CXS32	16	OUT	1608	161	-	322	482	643	804	965	1126
CXS32	16	IN	1206	121	-	241	362	482	603	724	844

注: 理論出力 (N) = 圧力 (MPa) x ピストン面積 (mm²)
